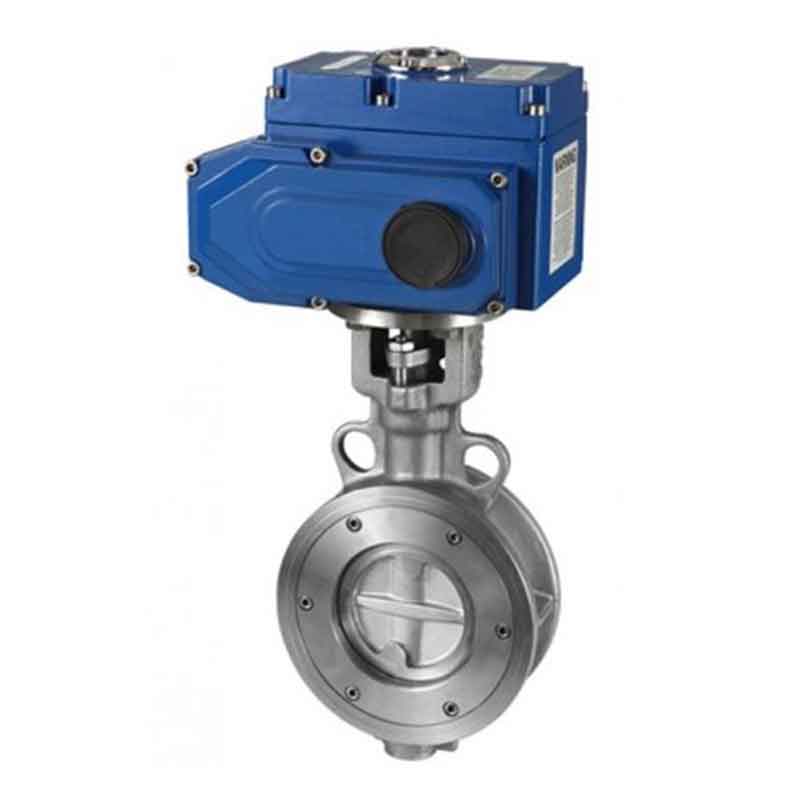

Дисковый затвор с нулевой утечкой
Бабочкаобразный клапан с нулевым утечками (Zero-leakage Butterfly Valve) является ключевым переключающим клапаном системы РТО (регенеративного термического окислителя).
Описание
маркер
Описание и назначение
Бабочкаобразный клапан с нулевым утечками (Zero-leakage Butterfly Valve) является ключевым переключающим клапаном системы РТО (регенеративного термического окислителя). Обеспечен металлической жесткой уплотнительной конструкцией, что позволяет обеспечить герметичное перекрытие с нулевыми утечками. Подходит для тяжелых эксплуатационных условий с частым переключением клапанов системы РТО, обладает свойствами высокой термостойкости, износостойкости и надежности уплотнения. Применяет уникальную технологию конструкции клапанов, обеспечивающую быструю скорость переключения и длительный срок службы.
Данный продукт предназначен в первую очередь для управления переключением воздушных потоков в системе РТО. Для каждого сектора отдельно предусмотрены впускной клапан, выпускной клапан и клапан продувки. Является основным клапаном, обеспечивающим эффективность очистки и безопасность эксплуатации системы РТО, подходит для систем переключения направления воздушных потоков в регенеративных окислительных установках типа РТО, РКО (регенеративного каталитического окислителя) и других аналогичных агрегатах.
Принцип работы

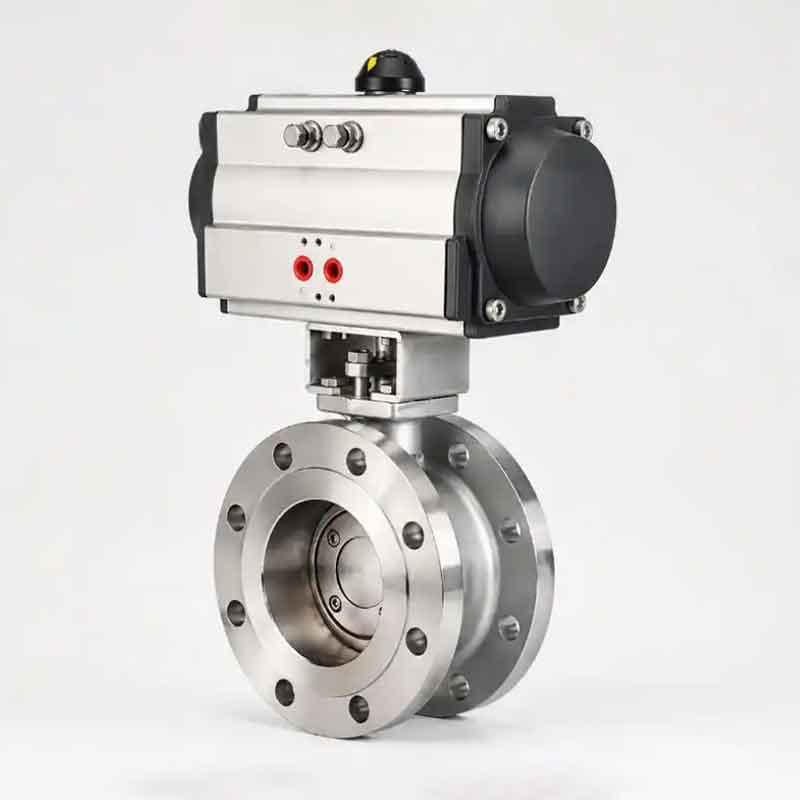

Клапан управляется пневматическим исполнительным механизмом, который приводит в вращение клапанную пластину в диапазоне углов от 0 до 90 градусов, обеспечивая открытие и закрытие клапана. Металлическая жесткая уплотнительная конструкция (клапанная пластина и седло клапана изготовлены из металлических материалов с высокой точностью обработки) гарантирует сохранение герметичности перекрытия даже при высоких температурах и частом переключении, предотвращая короткое замыкание отработавших газов. Конструкция клапанной пластины выполнена с эксцентриситетом, что обеспечивает минимальное трение уплотнительных поверхностей в процессе открытия и закрытия и продлевает срок службы клапана.
Преимущества
Уплотнение с нулевыми утечками: Металлическая жесткая уплотнительная конструкция обеспечивает надежное герметичное перекрытие, достигающее показателя нулевых утечек.
Быстрая реакция: Высокая скорость переключения соответствует требованиям системы РТО к частому переключению клапанов.
Высокая термостойкость: Подходит для эксплуатации при высоких температурах до 300 °C, не требует дополнительной системы охлаждения.
Длительный срок службы: Жесткая уплотнительная конструкция обладает высокой износостойкостью, срок службы по количеству циклов открытия и закрытия достигает более одного миллиона раз.
